TOPDON Phoenix 4-Kanal-Oszilloskop 100 MHz für Phoenix Diagnosegeräte
454,16 €
- Beschreibung
- Jetzt kontaktieren
- Rezensionen (0)
Beschreibung

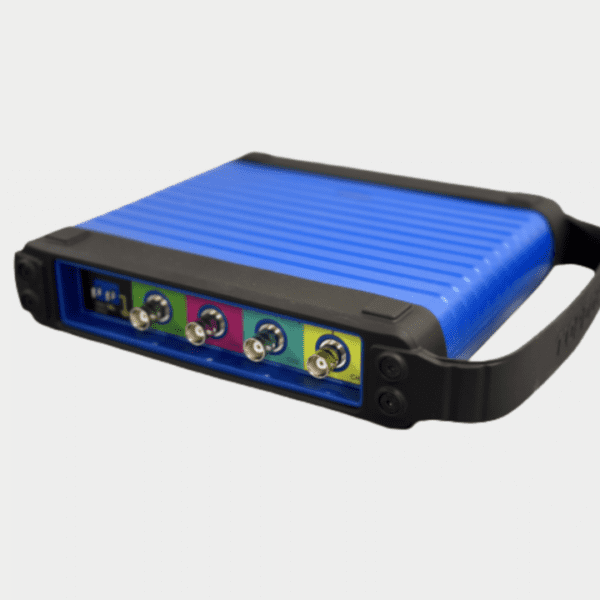

TOPDON Phoenix 4-Kanal-Oszilloskop – 100 MHz Messtechnik für TOPDON Phoenix Diagnosegeräte

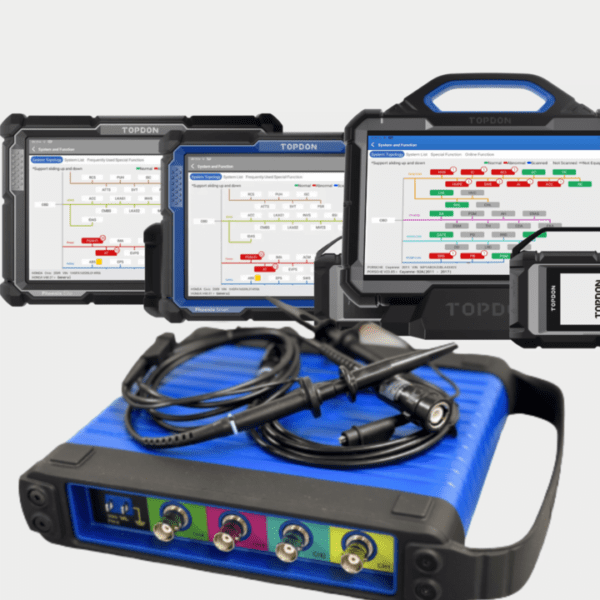

Ein Fehlercode sagt, wo es klemmt, aber nicht immer warum. Ob der Kurbelwellensensor sauber schaltet, ein Injektor richtig angesteuert wird oder der CAN-Bus gestört ist, zeigt erst das Signalbild. Das TOPDON Phoenix 4-Kanal-Oszilloskop wird an Ihr Phoenix Diagnosegerät angeschlossen und zeigt bis zu vier Signale gleichzeitig – mit 100 MHz Bandbreite, CAN- und LIN-Dekodierung und fertigen Testvorlagen für Sensoren, Aktoren und Zündung.
Passt, wenn Sie …
- bereits ein TOPDON Phoenix Diagnosegerät nutzen
- Sensoren, Aktoren und Zündung über das Signalbild prüfen wollen
- Signale vergleichen möchten, etwa Kurbel- und Nockenwellensensor gleichzeitig
- CAN- und LIN-Kommunikation dekodieren wollen
Passt eher nicht, wenn Sie …
- kein Phoenix Gerät haben – das Oszilloskop wird über das Phoenix bedient
- nur Fehlercodes lesen und Service-Rückstellungen durchführen
Wofür Werkstätten das Oszilloskop nutzen
- SensorenKurbel- und Nockenwellensensor, Lambdasonde, Raddrehzahlsensor, Drucksensoren
- AktorenInjektoren, Magnetventile, Stellmotoren, Drosselklappe
- ZündungZündsignale prüfen und Zylinder vergleichen
- KommunikationCAN- und LIN-Bus messen und dekodieren
- StromkreiseVersorgung, Masse und Signalleitungen unter Last prüfen
- KombitestsMehrere Signale gleichzeitig darstellen, etwa Kurbel- und Nockenwelle für die Steuerzeiten
Funktionen
- TestvorlagenVoreinstellungen für Stromkreis-, Sensor-, Aktor-, Zünd-, Kommunikations- und Kombitests
- 23 AutomessungenMesswerte auswählen und auf einem Bildschirm anzeigen
- TriggerFlanke und Impulsbreite, Modus Normal, Auto und Einzelaufnahme
- CursorHorizontale und vertikale Cursor zum Ablesen von Zeit und Spannung
- MathematikAddition, Subtraktion, Multiplikation und Division zweier Kanäle, FFT
- SpeichernWellenformen per Tastendruck sichern, als Referenz wieder aufrufen und Einstellungen als Konfiguration speichern
Technische Daten
| Kanäle | 4 |
|---|---|
| Bandbreite | 100 MHz |
| Abtastrate | 1 GSa/s (1 Kanal), 500 MSa/s (2 Kanäle), 250 MSa/s (4 Kanäle) |
| Speichertiefe | 50 M, geteilt auf 4 Kanäle |
| Protokoll-Dekodierung | CAN, LIN |
| Vertikale Ablenkung | 5 mV bis 10 V pro Teilung |
| Zeitbasis | 50 ns bis 1000 s |
| Vertikale Genauigkeit | ±3 % |
| Eingangsimpedanz | 1 MΩ ±1,5 % |
| Anzeigemodi | YT, Zoom, Roll |
| Verbindung | USB, Stromversorgung über USB oder DC |
| Kompatibel mit | TOPDON Phoenix Max, Elite, Smart, Lite 2 und Plus |
| Garantie | 2 Jahre laut TOPDON |

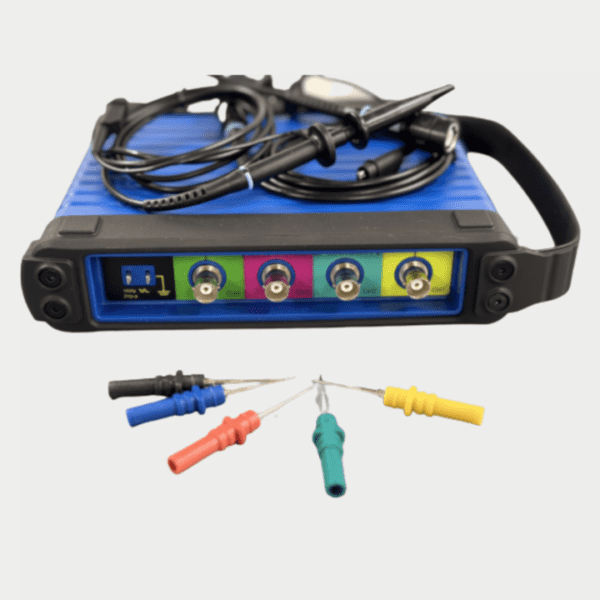

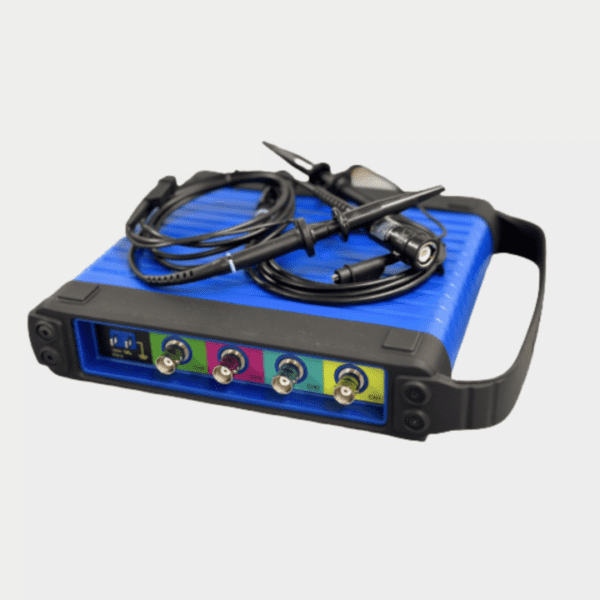

Technische Daten laut TOPDON. Im Lieferumfang sind Messkabel, Klemmen und Prüfspitzen enthalten.
Passt das Oszilloskop zu Ihrem Phoenix?
Nennen Sie uns Ihr Phoenix-Modell – wir prüfen die Kompatibilität vor dem Kauf.
Fragen, die uns oft gestellt werden
Funktioniert das Oszilloskop ohne Phoenix Gerät?
Nein, das Oszilloskop wird per USB an ein kompatibles TOPDON Phoenix Diagnosegerät angeschlossen und darüber bedient.
Mit welchen Phoenix Geräten ist es kompatibel?
Mit Phoenix Max, Elite, Smart, Lite 2 und Plus. Bei anderen Modellen fragen Sie uns bitte vorher.
Kann ich damit den CAN-Bus prüfen?
Ja, das Oszilloskop misst und dekodiert CAN- und LIN-Signale.
Warum sinkt die Abtastrate bei mehreren Kanälen?
Die Abtastrate von 1 GSa/s wird auf die aktiven Kanäle aufgeteilt: 500 MSa/s bei zwei und 250 MSa/s bei vier Kanälen. Für Fahrzeugsignale reicht das in der Regel aus.
